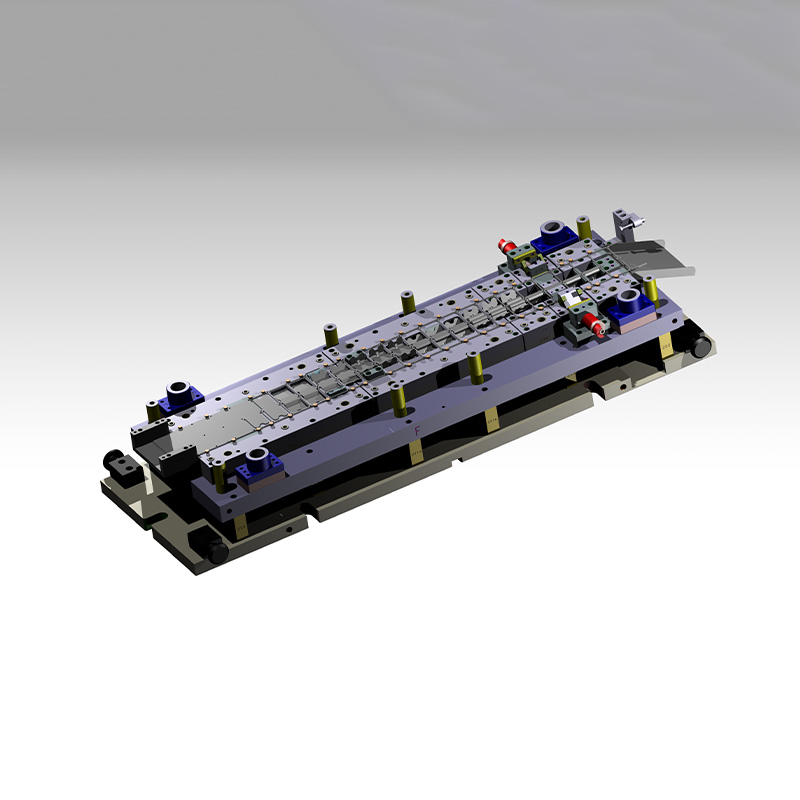

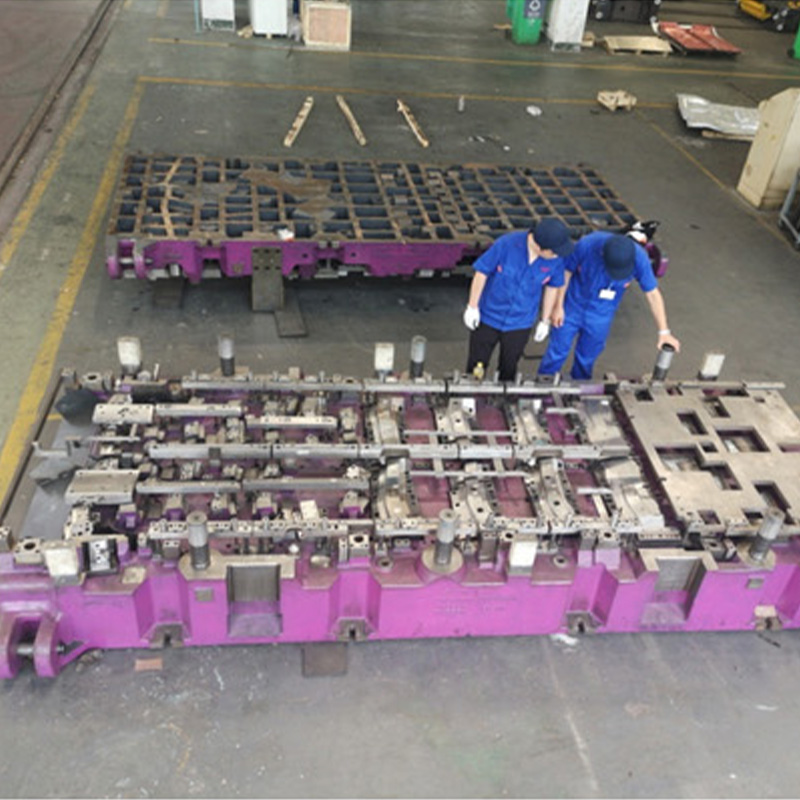

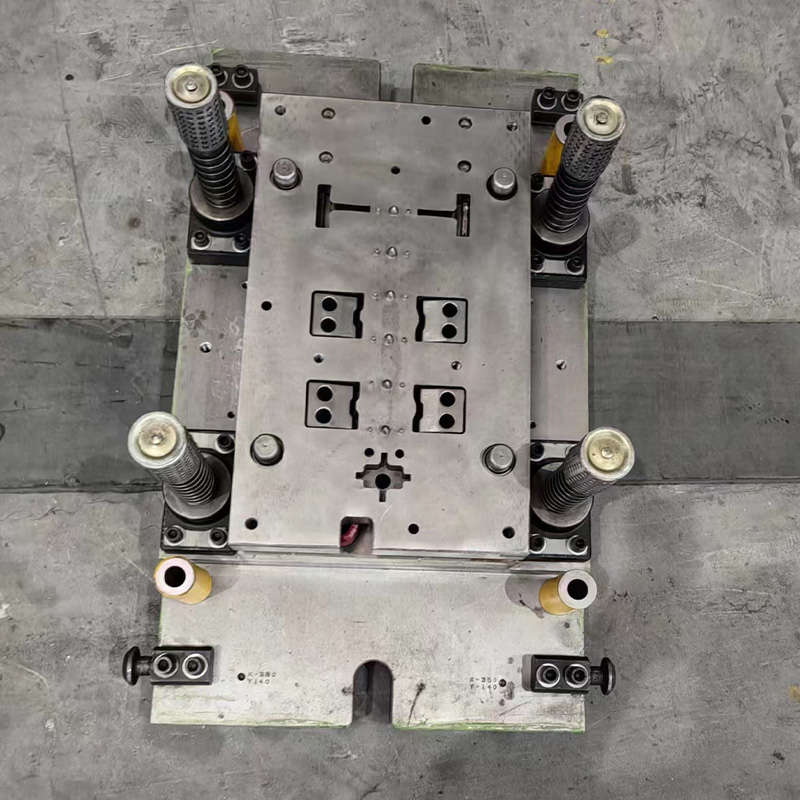

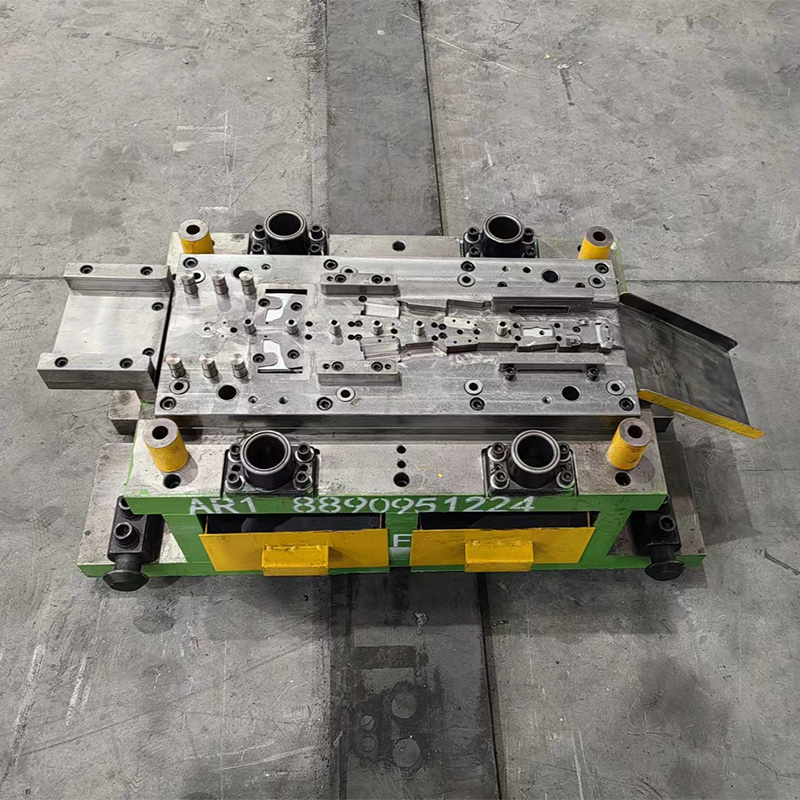

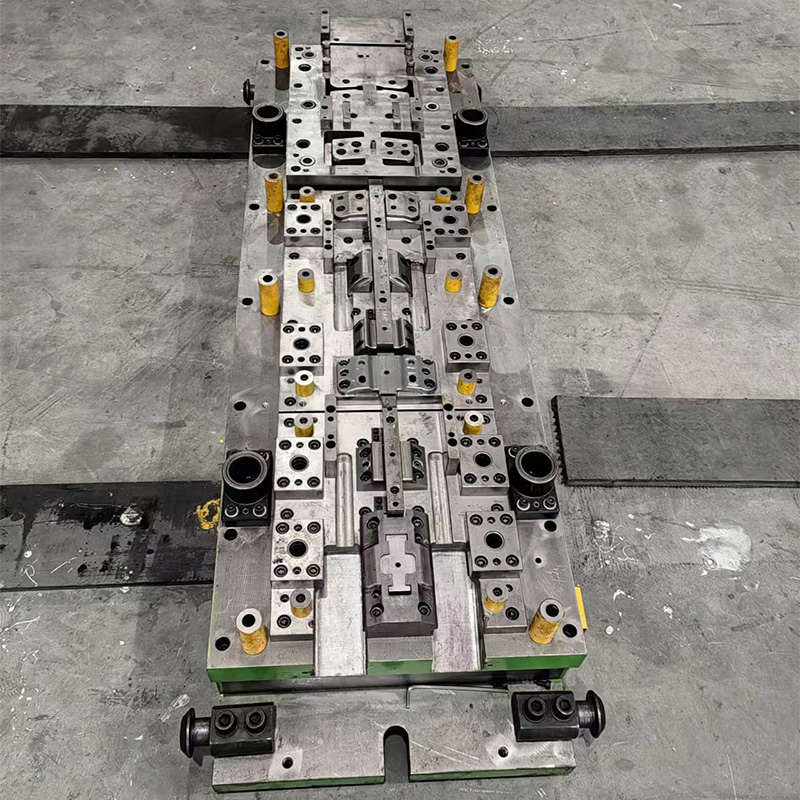

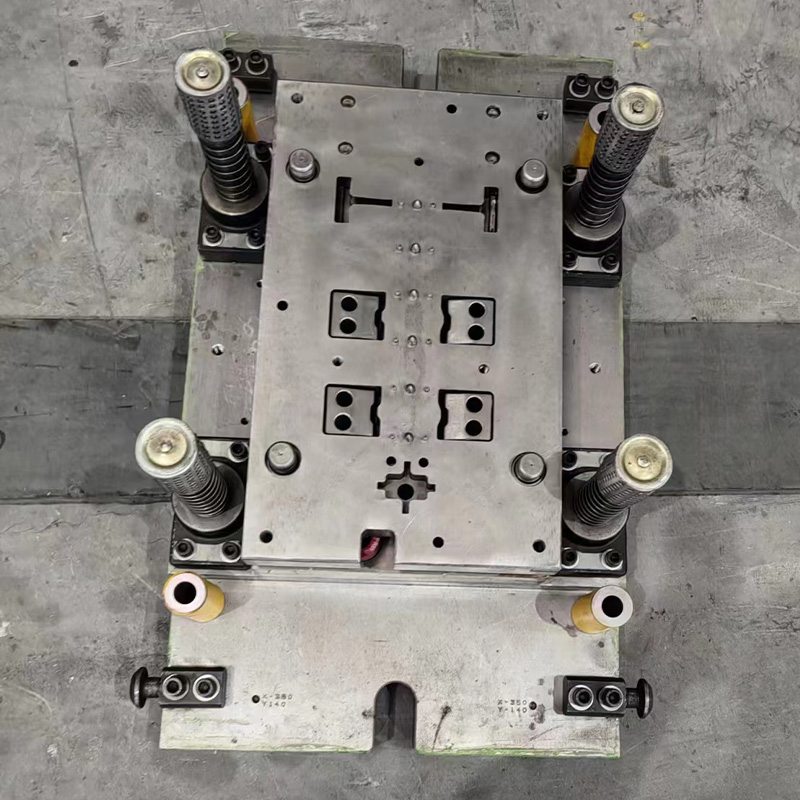

Прогрессивный штамп
Данный штамп выполнен на основе усиленной высокопрочной прессовой плиты (модельного блока) с несколькими рядами крупногабаритных прецизионных направляющих колонн и втулок, что обеспечивает равномерный направляющий зазор и стабильную работу на высоких скоростях штамповки, а также предотвращает смещение и повышенный износ оснастки при длительной эксплуатации.
Описание
маркер
Описание продукции

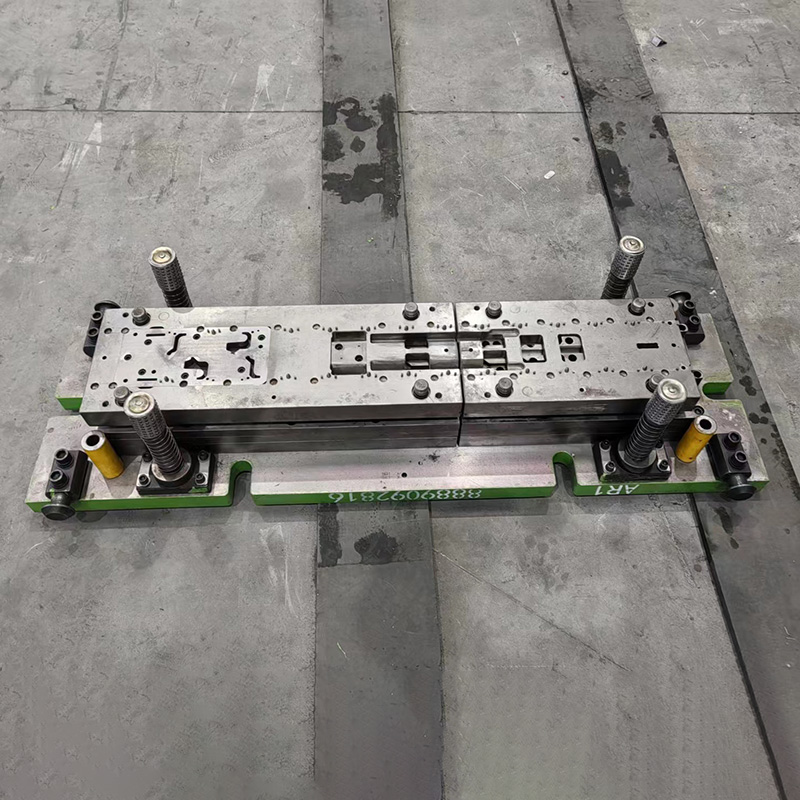

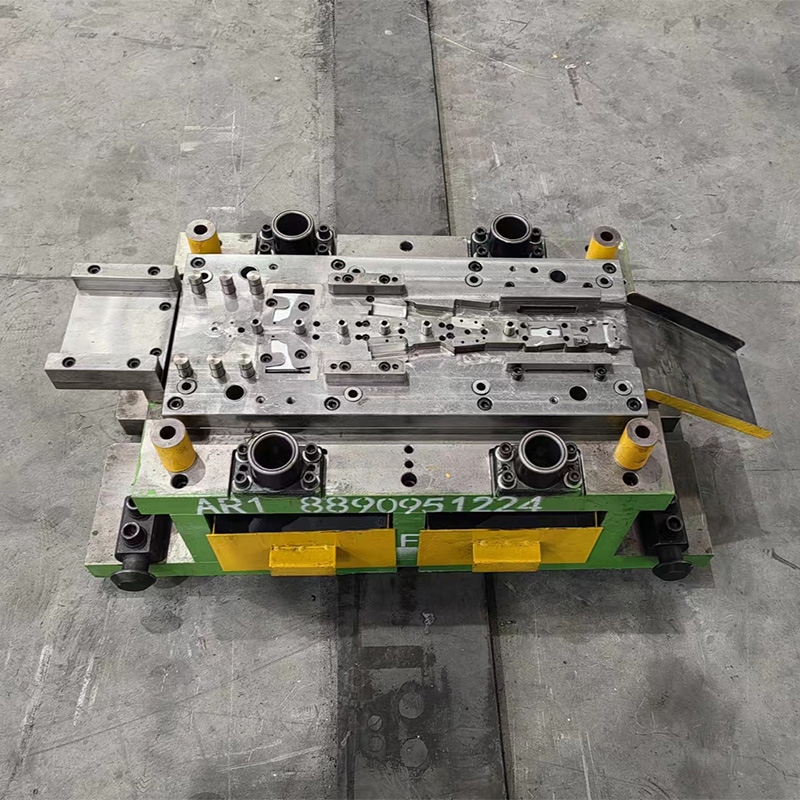

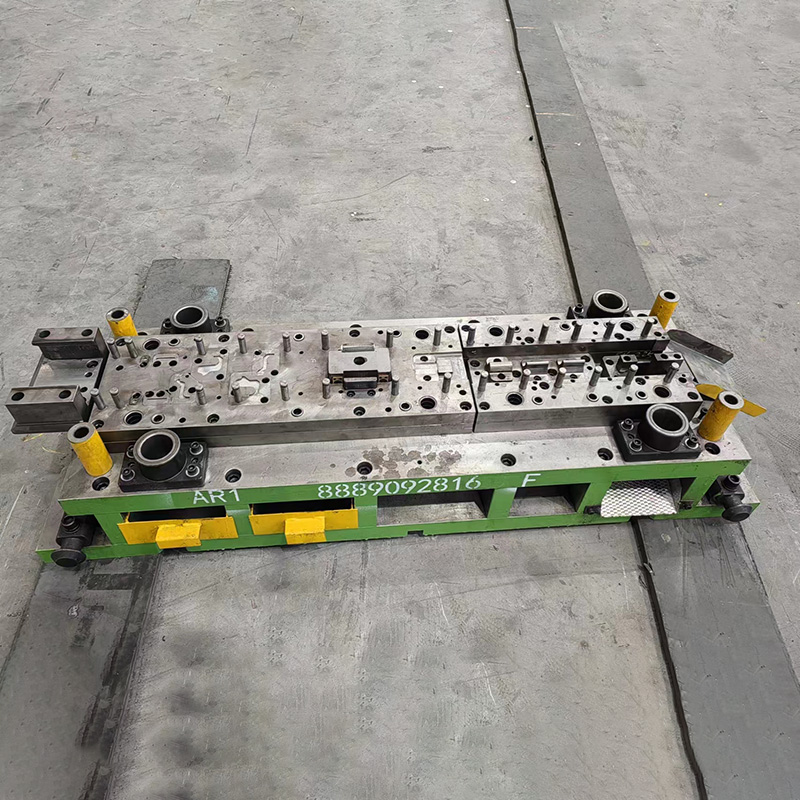

Данный штамп выполнен на основе усиленной высокопрочной прессовой плиты (модельного блока) с несколькими рядами крупногабаритных прецизионных направляющих колонн и втулок, что обеспечивает равномерный направляющий зазор и стабильную работу на высоких скоростях штамповки, а также предотвращает смещение и повышенный износ оснастки при длительной эксплуатации.

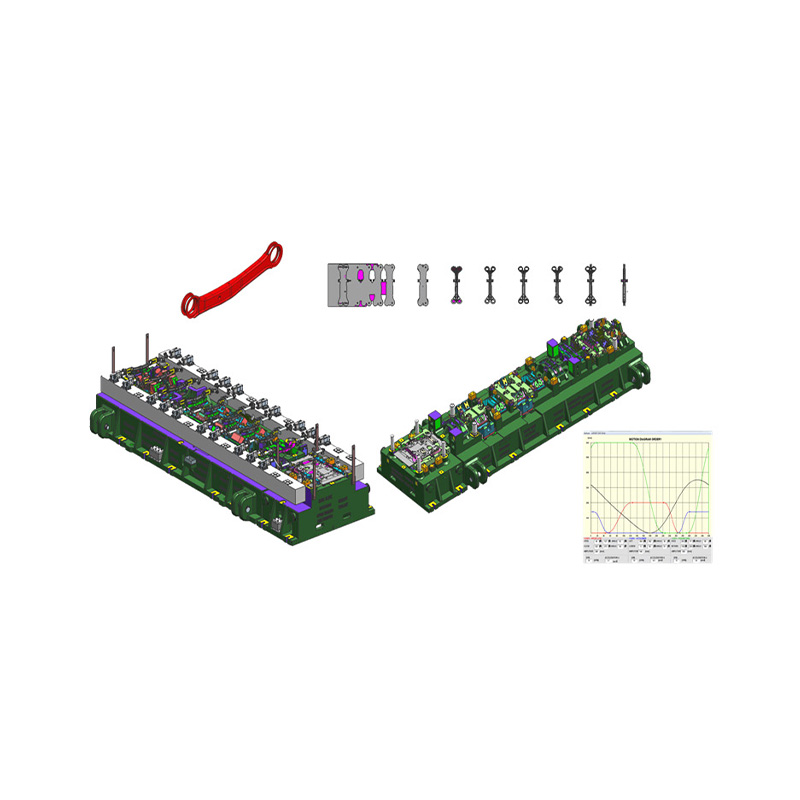

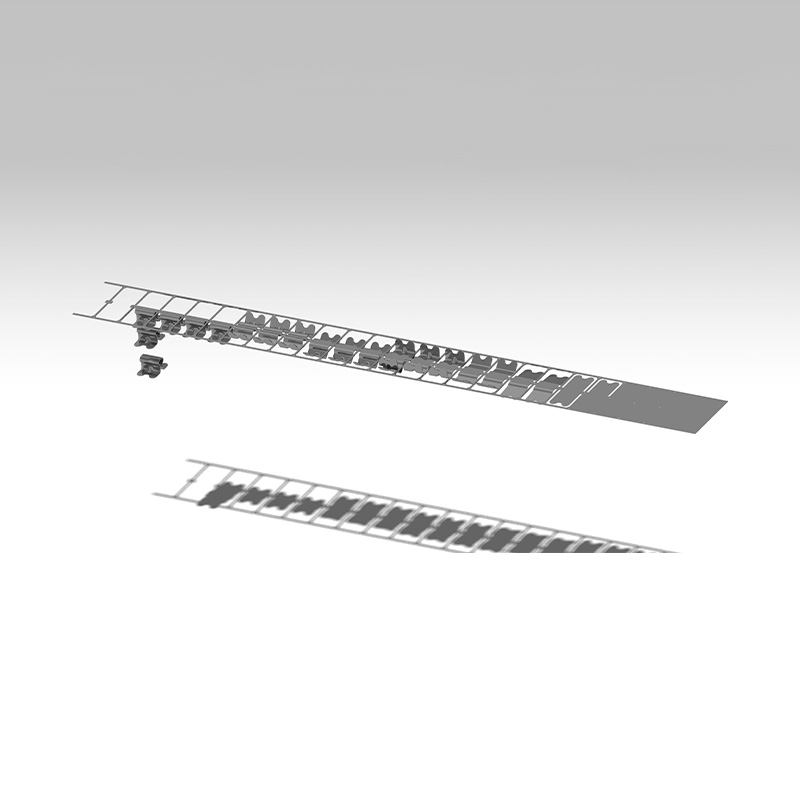

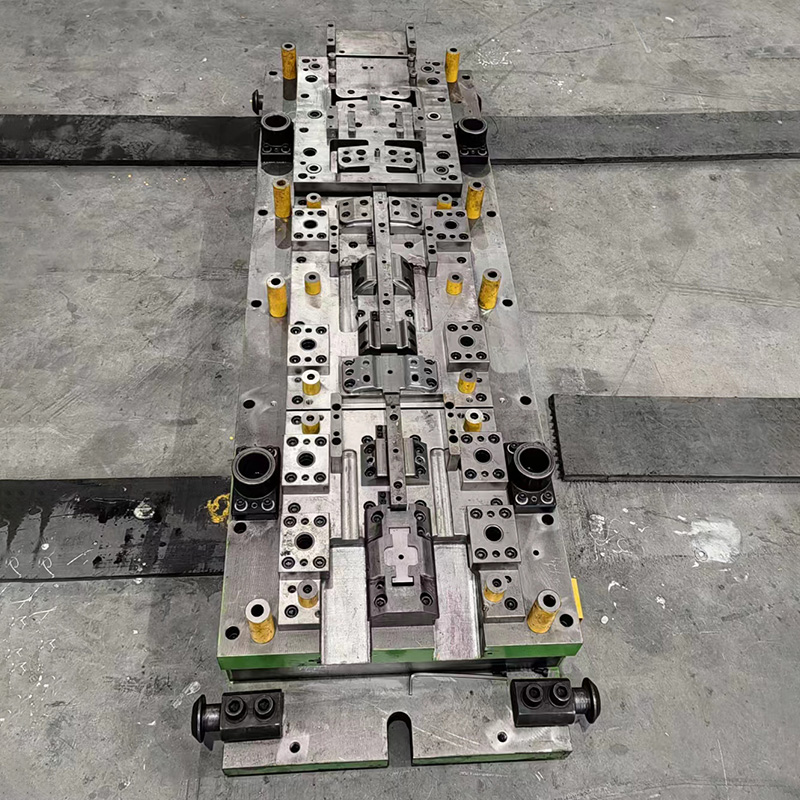

Вдоль направления подачи ленточного материала на штампе последовательно размещены отдельные технологические станции: пробивка отверстий, вырубка по контуру, гибка, формовка и окончательная отрезка (отделение) готовой детали. Вставки на каждой позиции изготовлены из высоколегированной инструментальной стали, прошедшей термическую обработку и зеркальное шлифование, что обеспечивает высокую износостойкость и устойчивость к скалыванию. Штамп пригоден для непрерывной обработки холоднокатаной стали, высокопрочной стали, нержавеющей стали и других листовых материалов. Расположение технологических позиций оптимизировано с использованием CAE-моделирования процессов штамповки. Штамп оснащён пружинными съёмниками и прецизионными системами позиционирования заготовки, что позволяет эффективно предотвращать деформацию деталей, образование заусенцев и отклонение размеров. Точность единичной детали стабильно поддерживается на заданном уровне.
Штамп выполнен по модульной блочной конструкции, что позволяет оперативно заменять изнашиваемые вставки по отдельности без полной разборки оснастки, значительно сокращая время простоев для планового технического обслуживания и ремонта. Оснастка полностью совместима с автоматизированными системами подачи материала и может эксплуатироваться в круглосуточном режиме, исключая дополнительные операции по межоперационной передаче заготовок. Компания располагает полным циклом трёхмерного проектирования, 5-осевой обработки и системы прецизионной притирки, обеспечивая строгий контроль допусков на всех этапах изготовления. Готовые штампы сочетают в себе высокую производительность, простоту обслуживания и длительный срок службы и широко применяются на линиях по выпуску мелких деталей как для предприятий по производству электромобилей, так и для традиционных автомобильных заводов.
Более подробная информация
Штампы для холодной штамповки кузовных деталей автомобилей, в том числе штампы для штамповки обшивки кузова, штампы для открывающихся и закрывающихся деталей кузова, штампы для несущих элементов кузова, штампы для деталей ходовой части, штампы для каркасов автомобильных сидений и приборных панелей и т. д.
Штампы для обшивки кузова включают: штампы для внутренних и внешних панелей боковых стенок, внешних панелей крыши, крыльев и т. д.
Прессы для открывающихся и закрывающихся деталей кузова включают: прессы для автомобильных дверей, переднего капота, крышки багажника и т. д.
Прессы для несущих элементов кузова включают: прессы для несущих деталей кузова, различных усилительных панелей и т. д.
Прессы для деталей ходовой части включают: прессы для поперечных балок ходовой части, опорных рычагов продольных балок и т. д.
Прессы для каркасов автомобильных сидений и приборных панелей включают: прессы для штамповки деталей каркасов сидений и приборных панелей.
связаться с нами
Сопутствующие популярные продукты
Штамп для автомобильной двери
Корпус штампа выполнен из высокопрочной литой стали цельной конструкции. Рама имеет оптимизированную пустотелую конструкцию с рёбрами жёсткости, что позволяет сохранить высокую жёсткость и устойчивость к ударным нагрузкам и деформациям при одновременном снижении собственного веса оснастки, что делает её совместимой с крупногабаритным гидравлическим штамповочным оборудованием.

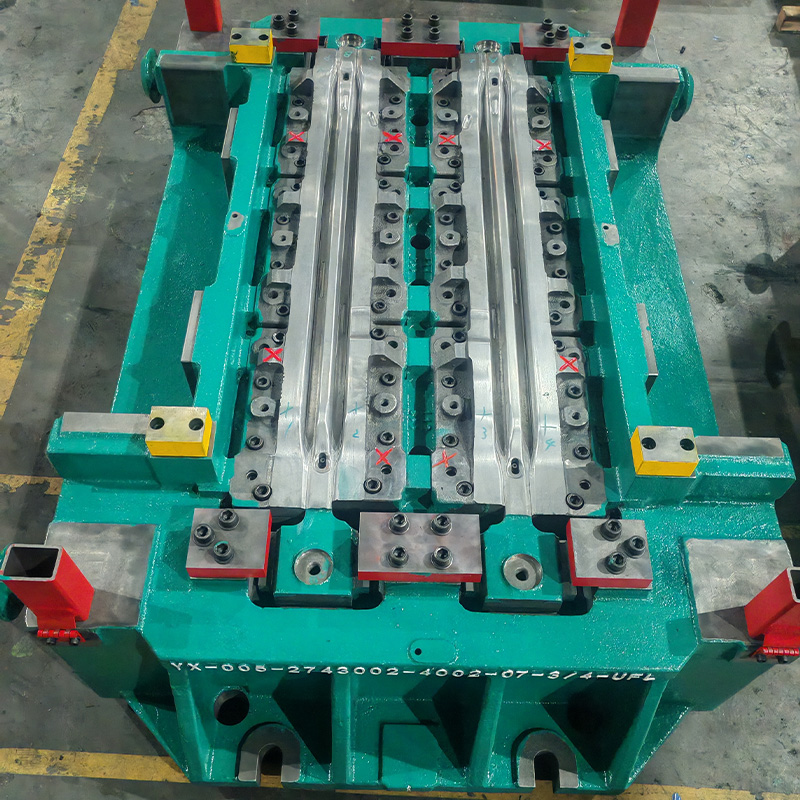

Штамп для высокопрочной автомобильной стали
Разработаны и изготовлены с учетом сложностей штамповки высокопрочной автомобильной стали и термоформованных стальных листов; предназначены для серийного производства конструкционных элементов кузова и элементов усиления безопасности. Корпус штампа изготовлен из высокопрочного литого стали, имеет утолщенное основание и плотную систему ребер жесткости, что позволяет выдерживать огромные растягивающие нагрузки при формовке высокопрочной стали и предотвращает деформацию и растрескивание корпуса штампа.

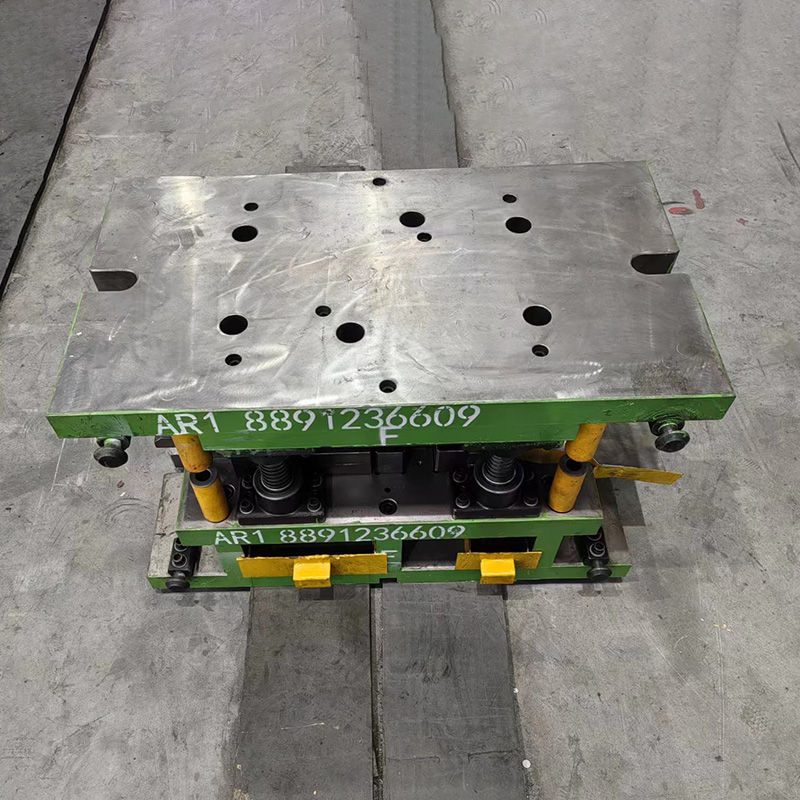

Готовая пресс-форма
Рама пресс-формы изготовлена из высококачественной стали с высокой точностью обработки и оснащена несколькими группами прецизионных шариковых направляющих большого диаметра, обеспечивающих равномерный зазор в направляющих и плавную работу при высокоскоростной штамповке, что надежно гарантирует точность при длительном серийном производстве.

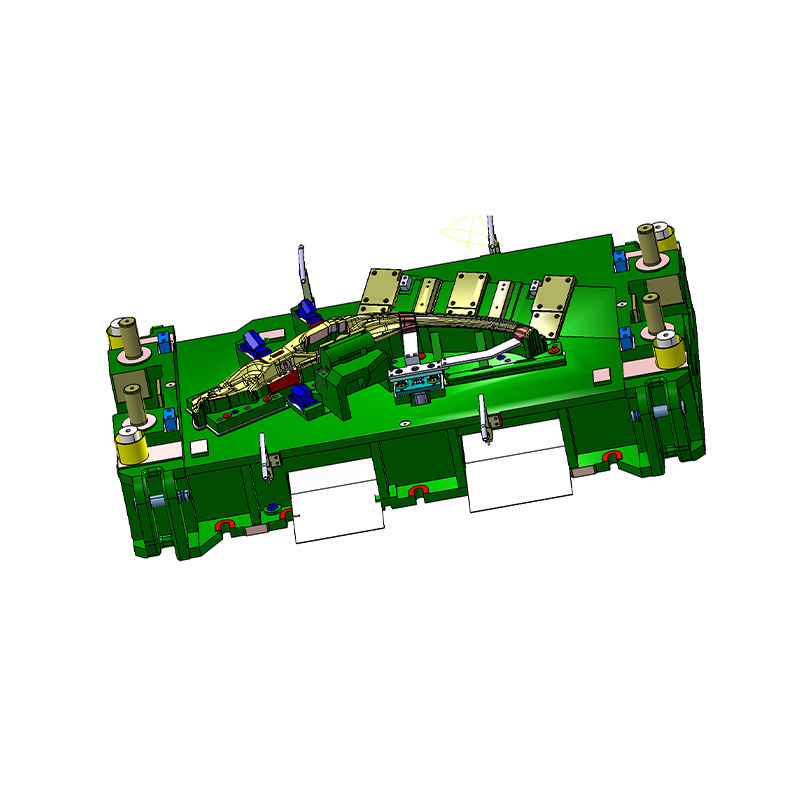

Штамп для наружной панели A-стойки
Данный штамп предназначен для серийной штамповки наружных панелей A-стойки легковых автомобилей и является ключевой оснасткой для формования боковых кузовных деталей, совмещающих требования к внешнему виду и безопасности.
Штамп для панели крыши
Данный штамп предназначен для штамповки крупногабаритных наружных панелей крыши легковых автомобилей и является ключевым крупным оснащением для кузовных деталей внешнего вида. Основание штампа выполнено из утолщённой литой стали цельной заливкой с внутренней частой рёбристой пустотелой конструкцией, что обеспечивает оптимальное сочетание общей жёсткости и сниженного веса. Штамп способен выдерживать высокие нагрузки при вытяжке тонколистовых панелей большой площади и сохраняет стабильность геометрии при длительной серийной эксплуатации без деформаций.

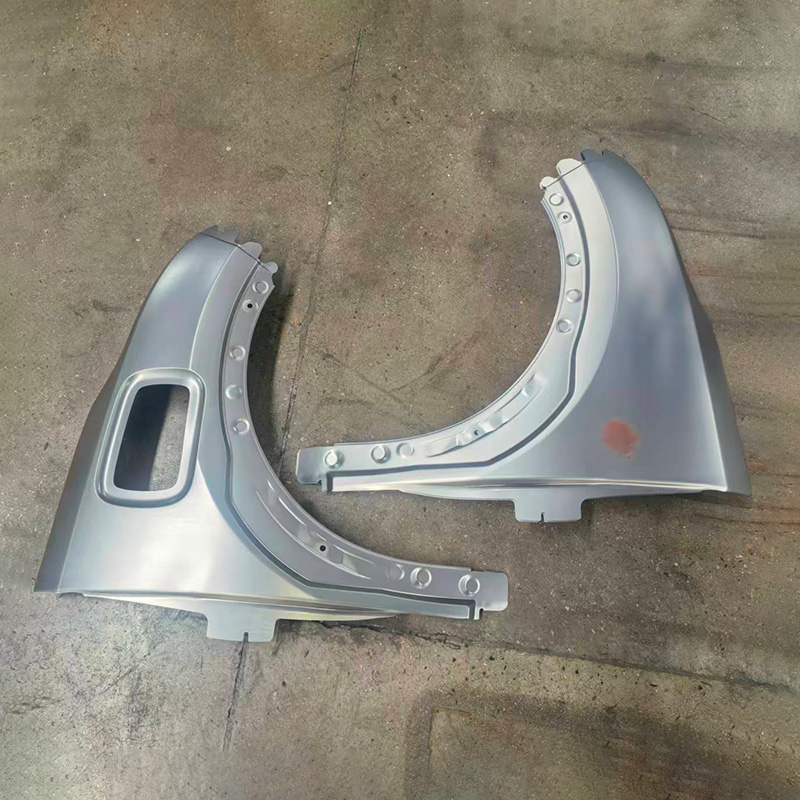

Штамповка автомобильных деталей
Изделие объединяет в себе технологические операции вытяжки, отбортовки оконного проёма, пробивки отверстий различных типоразмеров и боковой обрезки, при этом отбортовка оконной рамы выполнена как единое целое с правильным контуром и плавными кривыми, что эффективно повышает точность последующей герметичной сборки стекла.

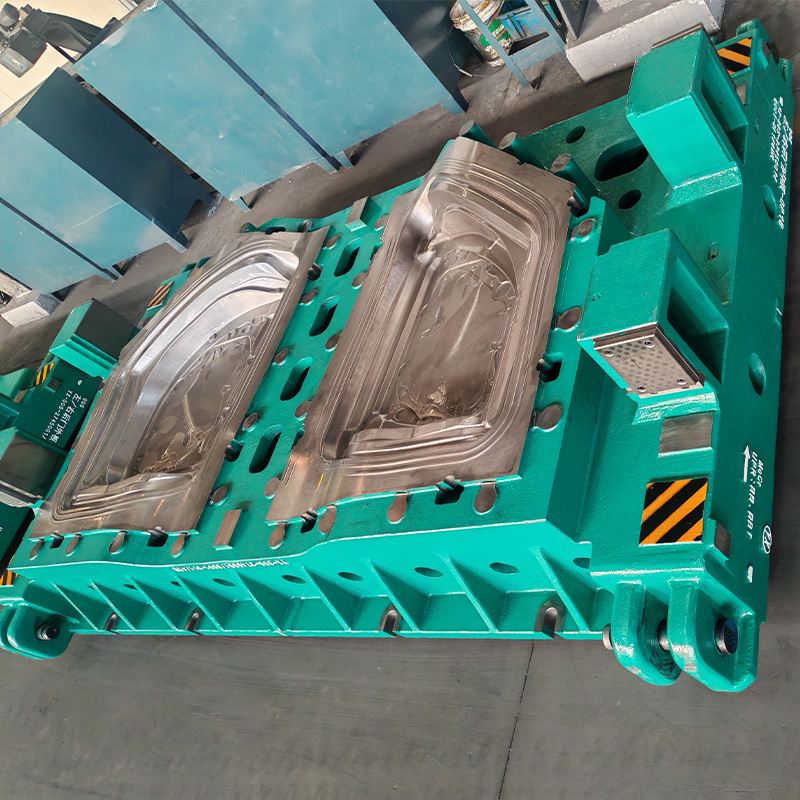

Быстроизготавливаемый штамп
Данный штамп предназначен для ускоренного изготовления опытных образцов и мелко- и среднесерйного производства кузовных панелей, таких как двери и задние двери (крышки багажника). Основание штампа выполнено из облегчённой литой стали с пустотелой ребристой конструкцией, что позволяет снизить собственный вес при сохранении общей жёсткости, облегчает такелажные работы, установку и смену оснастки на прессе, значительно сокращая время переналадки.

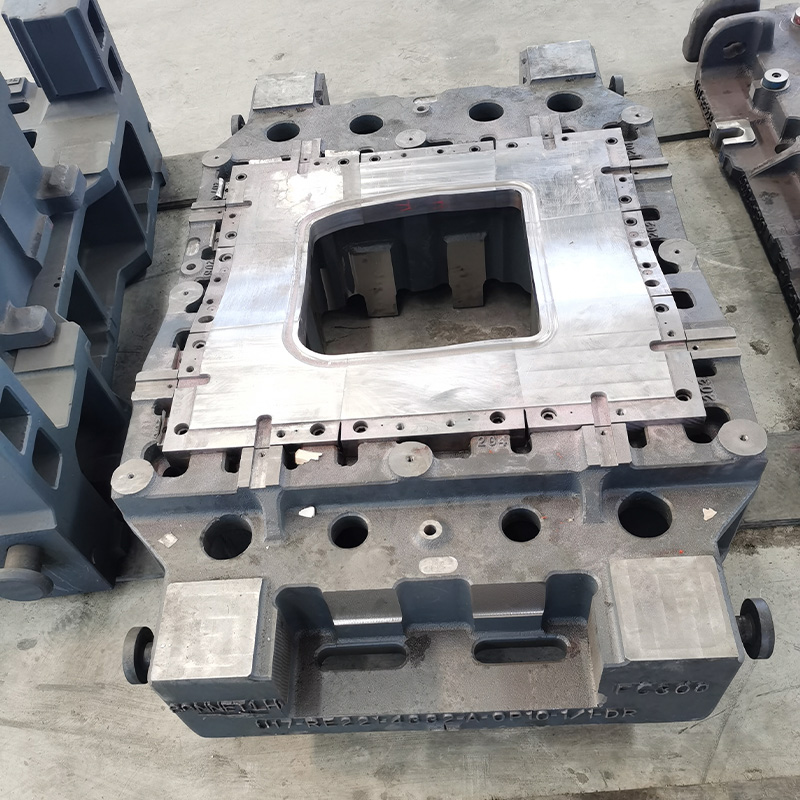

Штамп на этапе механической обработки
Корпус штампа выполнен методом литья из стальной заготовки (отливки). В основании предусмотрены монтажные отверстия для строповки, установочные и центрирующие отверстия, а также облегчённые пустотелые пазы. Конструкция корпуса усилена рёбрами жёсткости, что обеспечивает необходимую жёсткость при последующих операциях штамповки.
Штамп для задней двери
Данный штамп специально разработан для серийного производства наружных панелей задней двери легковых автомобилей и является ключевой оснасткой для формовки кузовных деталей задней части автомобиля. Основание штампа выполнено из высокопрочной литой стали цельной заливкой с внутренней системой частых рёбер жёсткости, что обеспечивает высокую конструктивную жёсткость и способность выдерживать значительные нагрузки при вытяжке тонколистовых панелей большой площади, исключая деформацию оснастки в процессе длительной серийной эксплуатации.

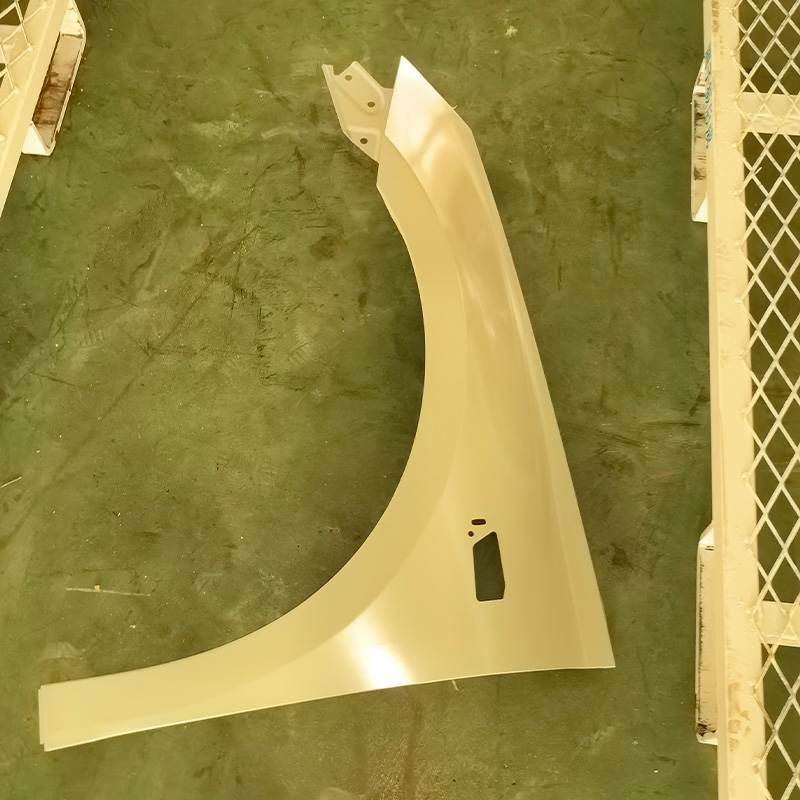

Комплектующие для послепродажного обслуживания автомобилей
В соответствии с потребностями заказчика, изделия поставляются мелкими партиями для использования в качестве комплектующих для ремонта автомобилей, включая такие детали и узлы, как двери, крылья, капот, крышка багажника и другие компоненты.

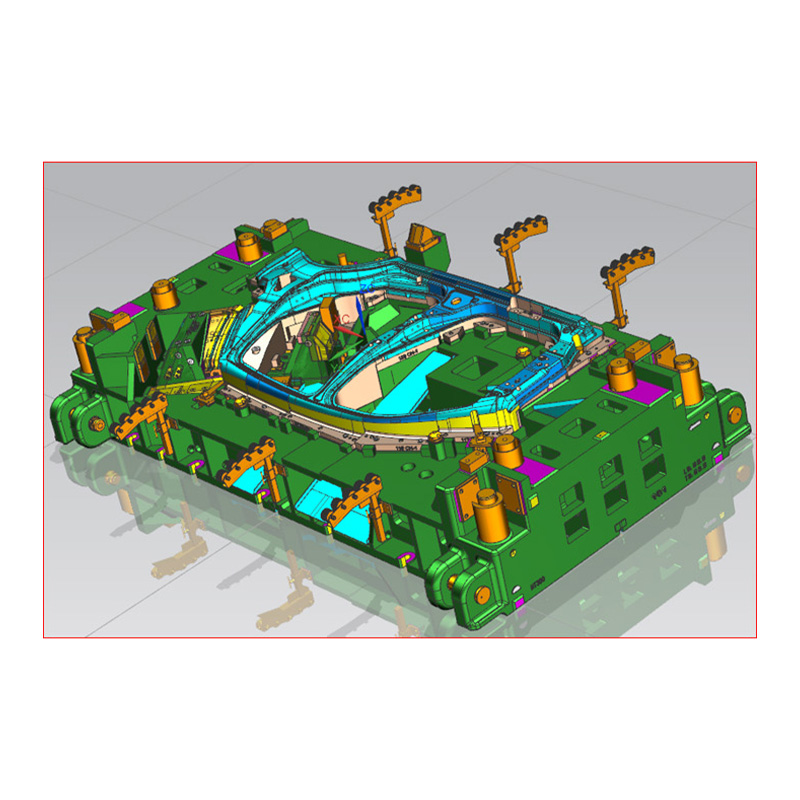

Штамп для боковой панели кузова
Данный штамп специально разработан для формования наружных боковых панелей кузова легкового автомобиля и является крупногабаритным ключевым оснащением в производстве кузовных штампованных деталей. Несущая конструкция штампа выполнена на основе цельного литого стального основания увеличенной толщины, что обеспечивает высокую жёсткость и устойчивость.

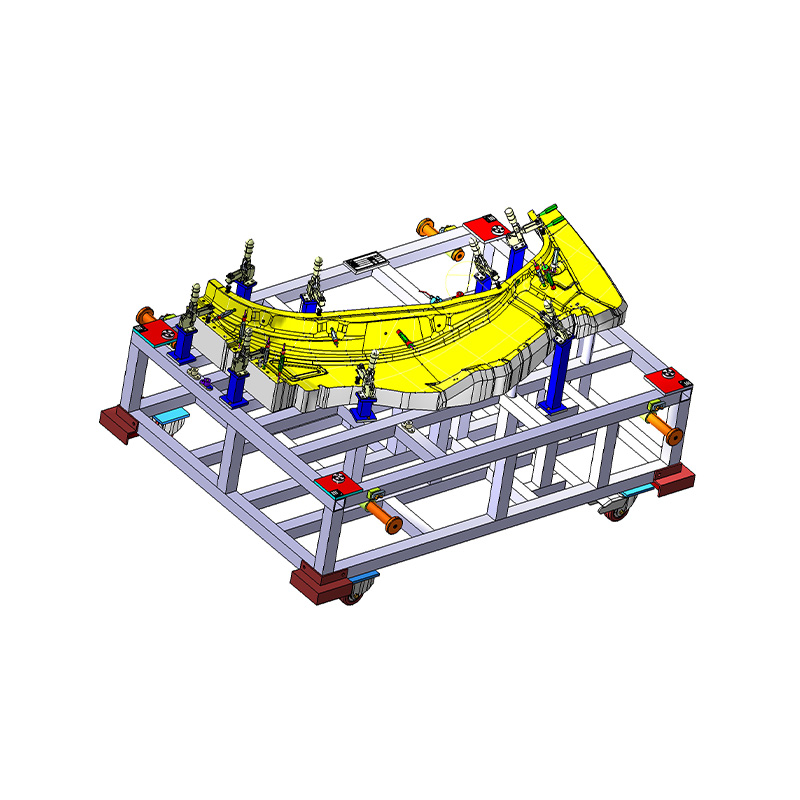

Контрольное приспособление для проверки автомобильных деталей
Используется для полномерной проверки габаритных наружных панелей кузова на сходе с линии штамповки, является ключевым оборудованием контроля качества штампованных деталей.

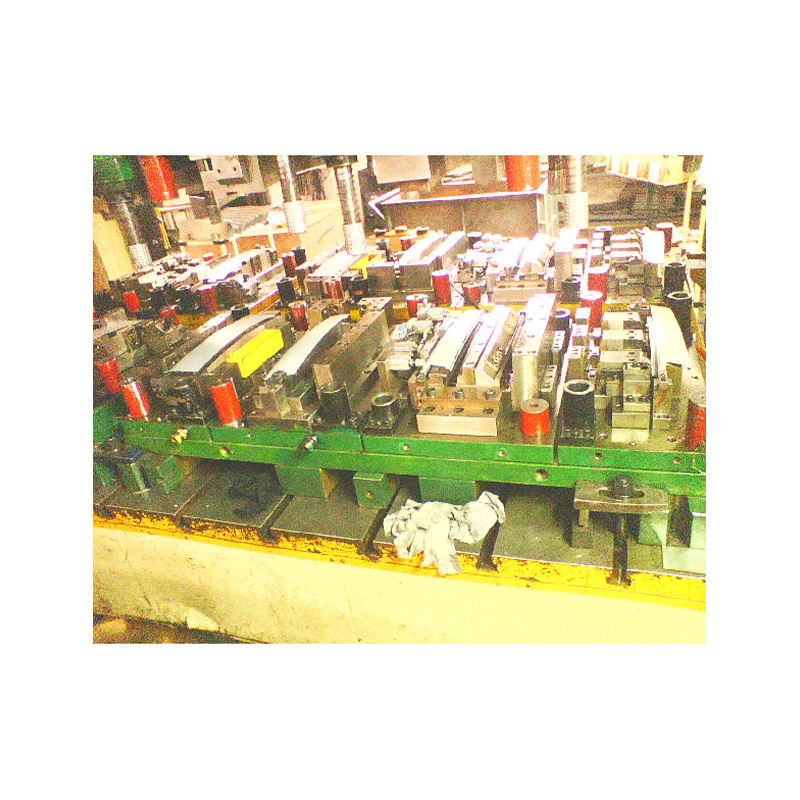

Многопозиционный штамп
Данный штамп предназначен для автоматизированной серийной штамповки мелких прецизионных металлических деталей и объединяет в себе несколько технологических операций в одной оснастке, что позволяет значительно повысить производительность труда.

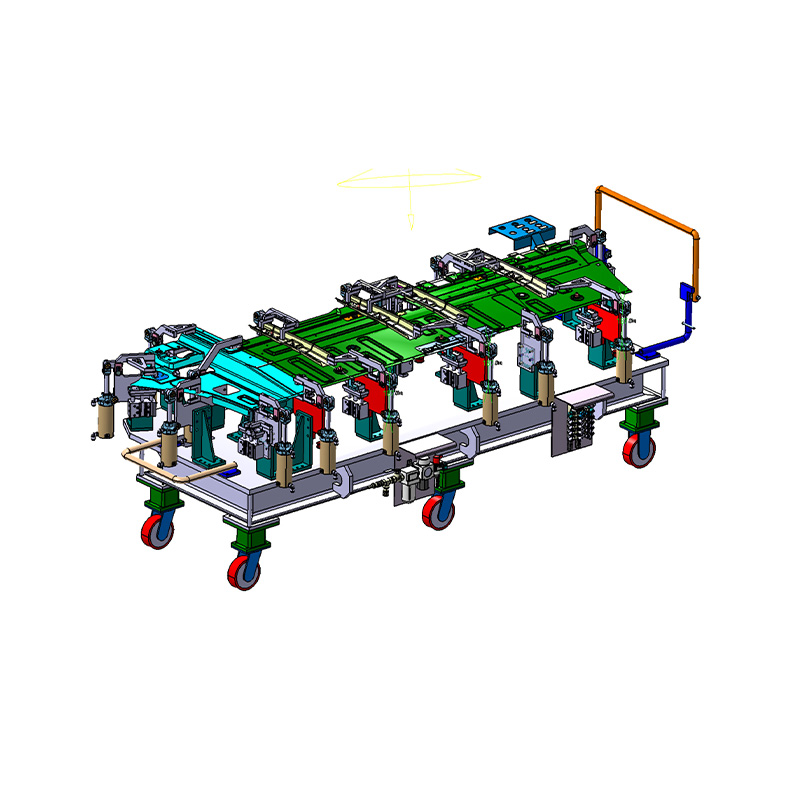

Сварочно-сборочная оснастка для автомобилестроения
Сварочные приспособления для автомобилестроения включают: сварочные приспособления для открывающихся элементов кузова, таких как автомобильные двери, сварочные приспособления для кузова автомобиля, а также сборочно-сварочные приспособления для узлов и агрегатов автомобиля.

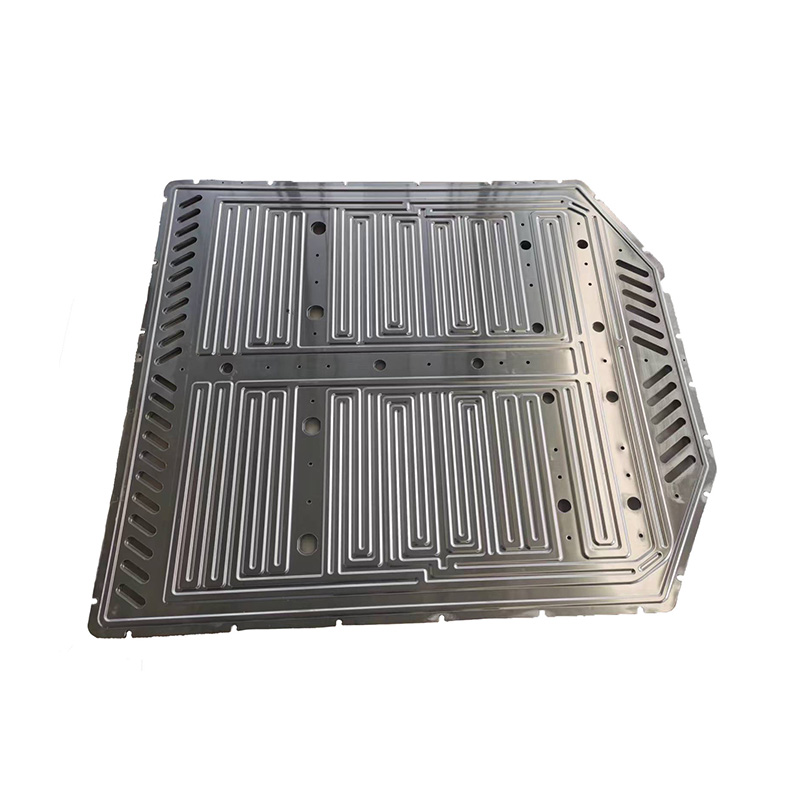

Штамповка пластины каналов охлаждения для аккумуляторного теплообменника
